差示掃描量熱儀DSC-600C測定PTFE的熔融溫度

為研究PTFE樣品的熱轉(zhuǎn)變行為，獲取其特征熱轉(zhuǎn)變溫度，我們采用南京匯誠儀器儀表有限公司的差示掃描量熱儀DSC-600C，以差示掃描量熱法（DSC）開展實(shí)驗(yàn)。實(shí)驗(yàn)選用PTFE為待測試樣，空白材料作參比物，在氮?dú)獗Ｗo(hù)氛圍中執(zhí)行特定溫度程序：先于25℃恒溫1分鐘，再以10℃/min升溫至390℃并恒溫2分鐘，隨后以相同速率降溫至25℃恒溫2分鐘，最后再次升溫至390℃。

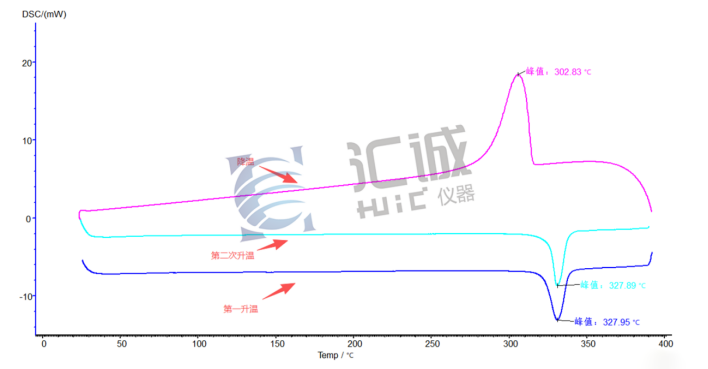

實(shí)驗(yàn)獲得第一次升溫、降溫、第二次升溫三條關(guān)鍵曲線。第一次升溫時，曲線在327.95℃出現(xiàn)明顯吸熱峰，對應(yīng)PTFE熔融，此溫度即為其熔融溫度（Tm）；降溫過程中，302.83℃處的放熱峰表明PTFE從熔態(tài)結(jié)晶，該溫度為結(jié)晶溫度（Tc）；第二次升溫，327.89℃的吸熱峰顯示PTFE再次熔融。

對比可見，兩次熔融溫度僅相差0.06℃，在實(shí)驗(yàn)誤差范圍內(nèi)，說明PTFE經(jīng)熱循環(huán)后晶體結(jié)構(gòu)可完全恢復(fù)，氮?dú)獗Ｗo(hù)有效防止其氧化、分解。實(shí)驗(yàn)中，我們嚴(yán)格控制試樣用量，提前校準(zhǔn)DSC-600C溫度與基線，確保溫度程序精準(zhǔn)執(zhí)行，保障了實(shí)驗(yàn)結(jié)果的可靠性。

未來，隨著熱分析技術(shù)的持續(xù)迭代，差示掃描量熱法將在材料微觀結(jié)構(gòu)解析、動態(tài)熱行為監(jiān)測等領(lǐng)域?qū)崿F(xiàn)更深突破，也將助力科研人員探索更多新型材料的熱性能奧秘，為新材料研發(fā)、產(chǎn)業(yè)升級及高端制造領(lǐng)域注入更強(qiáng)動力，推動熱分析技術(shù)在實(shí)際應(yīng)用中發(fā)揮更大價值。
