差示掃描量熱儀DSC-600C測(cè)試加工銅片的比熱容

銅片廣泛用于電子、機(jī)械等領(lǐng)域，如作為散熱部件或?qū)щ姌?gòu)件時(shí)，環(huán)境溫度變化會(huì)影響其工作狀態(tài)，測(cè)試銅片的比熱容為銅材加工工藝優(yōu)化提供關(guān)鍵數(shù)據(jù)支持。為精準(zhǔn)測(cè)定加工處理銅片的比熱容（Cp），本次實(shí)驗(yàn)采用南京匯誠(chéng)儀器DSC-600C低溫差示掃描量熱儀，分別對(duì)30℃、60℃、90℃下銅片的比熱容進(jìn)行測(cè)試。

比較法測(cè)定比熱容（Cp）的原理是在樣品不發(fā)生任何熱轉(zhuǎn)變的穩(wěn)定升溫區(qū)間，DSC曲線會(huì)偏離基線。這個(gè)偏離的大小與樣品的比熱容、質(zhì)量以及升溫速率成正比。具體步驟如下：

本次測(cè)試以加工處理過(guò)的銅片材料為樣品，藍(lán)寶石樣品作為標(biāo)準(zhǔn)樣品，在室溫 30℃的環(huán)境下，采用匯誠(chéng)儀器 DSC-600C差示掃描量熱儀進(jìn)行測(cè)試，以10℃/min 的升溫速率，從-10℃升至100℃，實(shí)驗(yàn)中通入 50ml/min 的氮?dú)狻?/span>

1. 空白基線測(cè)量： 在相同的實(shí)驗(yàn)條件下，對(duì)兩個(gè)空的樣品盤（或放入惰性參比物，如氧化鋁）進(jìn)行掃描，得到一條基線。

2. 標(biāo)準(zhǔn)樣品測(cè)量： 在其中一個(gè)樣品盤中加入已知精確質(zhì)量和比熱容的藍(lán)寶石標(biāo)準(zhǔn)樣品，在相同條件下掃描，得到標(biāo)準(zhǔn)樣品的DSC曲線。

3. 待測(cè)樣品測(cè)量： 在相同樣品盤中加入已知精確質(zhì)量的待測(cè)樣品，在相同條件下掃描，得到待測(cè)樣品的DSC曲線。

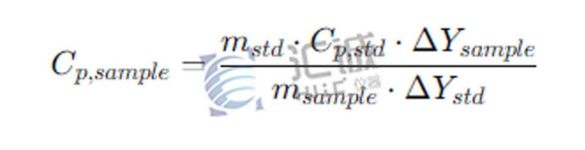

在相同的溫度點(diǎn)（如30℃），比熱容的計(jì)算公式為：

得到下面圖譜和結(jié)果

得到銅在30℃時(shí)的比熱容為0.3914 J/(g·℃)，與理論值（約0.39 J/(g·℃)）非常接近，表明實(shí)驗(yàn)結(jié)果可靠。

DSC技術(shù)是一種快速、有效且準(zhǔn)確的測(cè)量材料比熱容的方法，在材料科學(xué)研究中具有廣泛應(yīng)用。綜上所述，匯誠(chéng)儀器的DSC-600C差示掃描量熱儀具有高精度、高靈敏度和操作簡(jiǎn)便等優(yōu)點(diǎn)，是進(jìn)行材料熱分析的理想選擇。
