氧化誘導期（OIT）的重要性及意義：

聚合物材料在生活中應用非常廣泛，但是在貯存加工和日常使用中常受到光熱電和氧的作用引起材料的物理機械性能變差，破壞材料的結構，但是在正常情況下，引起這些變化的時間可能比較長，為此，常用加速老化實驗來評價聚合物的穩(wěn)定性。聚合物在氧化過程中首先消耗加入的抗氧劑，抗氧劑對聚合物起保護作用，待抗氧劑消耗掉便快速氧化材料。所以OIT是材料耐氧化分解的一種量度，采用DSC測量材料的OIT已經成為評價聚烯烴材料熱穩(wěn)定的重要方法。

氧化誘導期法是一種簡便可行的加速老化的試驗方法，雖然不能代表材料在復雜使用環(huán)境下的事實結果，但是可以在一定程度下預測材料的熱氧穩(wěn)定性，從而用來指導生產選材，優(yōu)化產品。

使用OIT試驗方法需要注意的問題：

①按照不同標準測試的OIT沒有可比性

②OIT試驗受被測材料及加工歷史尺寸及應用條件等因素影響

③不同試樣表面積與體積比、樣品的均勻性較差、殘留應力及試樣與樣品皿接觸不好等都能對試驗結果的精度產生不利影響

④準確的溫度控制和氣體氛圍的純凈，才能消除非材料因素對結果的影響，對于氧化誘導期的測量非常重要

OIT的應用:

①氧化誘導期雖然是塑料行業(yè)的測試方法，但是完全可以借鑒到覆銅板行業(yè)，用于快速測試覆銅板的耐熱氧老化性能，為配方的篩選提供有力的依據，指導研發(fā)工作

②聚烯烴材料通常用在光纜和電纜的保護和絕緣，而使用在光纜和電纜上的聚烯烴的熱氧化穩(wěn)定性可以用來判斷其壽命，可以用氧化誘導期評價其材料穩(wěn)定化水平。

試驗從以下幾個方面來描述

1. 測試儀器

匯誠儀器DSC-600

2依據標準：

2.GB/T 19466.6-2009塑料 差示掃描量熱法（DSC）第6部分:氧化誘導時間（等溫OIT）和氧化誘導溫度（動態(tài)OIT）的測定

3.原理概述：

氧化誘導時間（等溫OIT）：

試樣和參比物在惰性氣氛中以恒定的速率升溫。達到規(guī)定溫度時，切換成相同流速的氧氣或者空氣。然后將試樣保持在該恒定的溫度下，直到在熱分析曲線上顯示出氧化反應。等溫OIT就是開始通氧氣或空氣到氧化反應開始的時間間隔。氧化的起始點是由試樣的突然放熱來表明的。具體體現在DSC曲線上。

氧化誘導溫度（動態(tài)OIT）：

試樣和參比物在氧氣或者空氣氣氛中以恒定的速率升溫，直到在熱分析曲線上顯示出氧化反應。動態(tài)OIT就是氧化反應開始的溫度。氧化的起點是由試樣放熱的突增來表明的，可通過DSC曲線來觀察。

4.坩堝:

將試樣至于敞口坩堝內。最好使用鋁坩堝。

5.氣體流速:

氣體流速通常是50±5ml/min。以下以等溫OIT為例：

6.以等溫OIT為例測量主要步驟：

① 開始升溫前通氮氣5分鐘

② 20℃/min的升溫速率，恒溫溫度的選取盡量是10的整數倍

③ OIT小于10min大于60min的時候應分別在較低和較高的溫度下重新測試

④ 達到設定溫度時恒溫3min

⑤恒溫結束后切換同流速的氧氣，繼續(xù)恒溫至放熱顯著變化點出現后至少2min

⑥ 試驗完畢

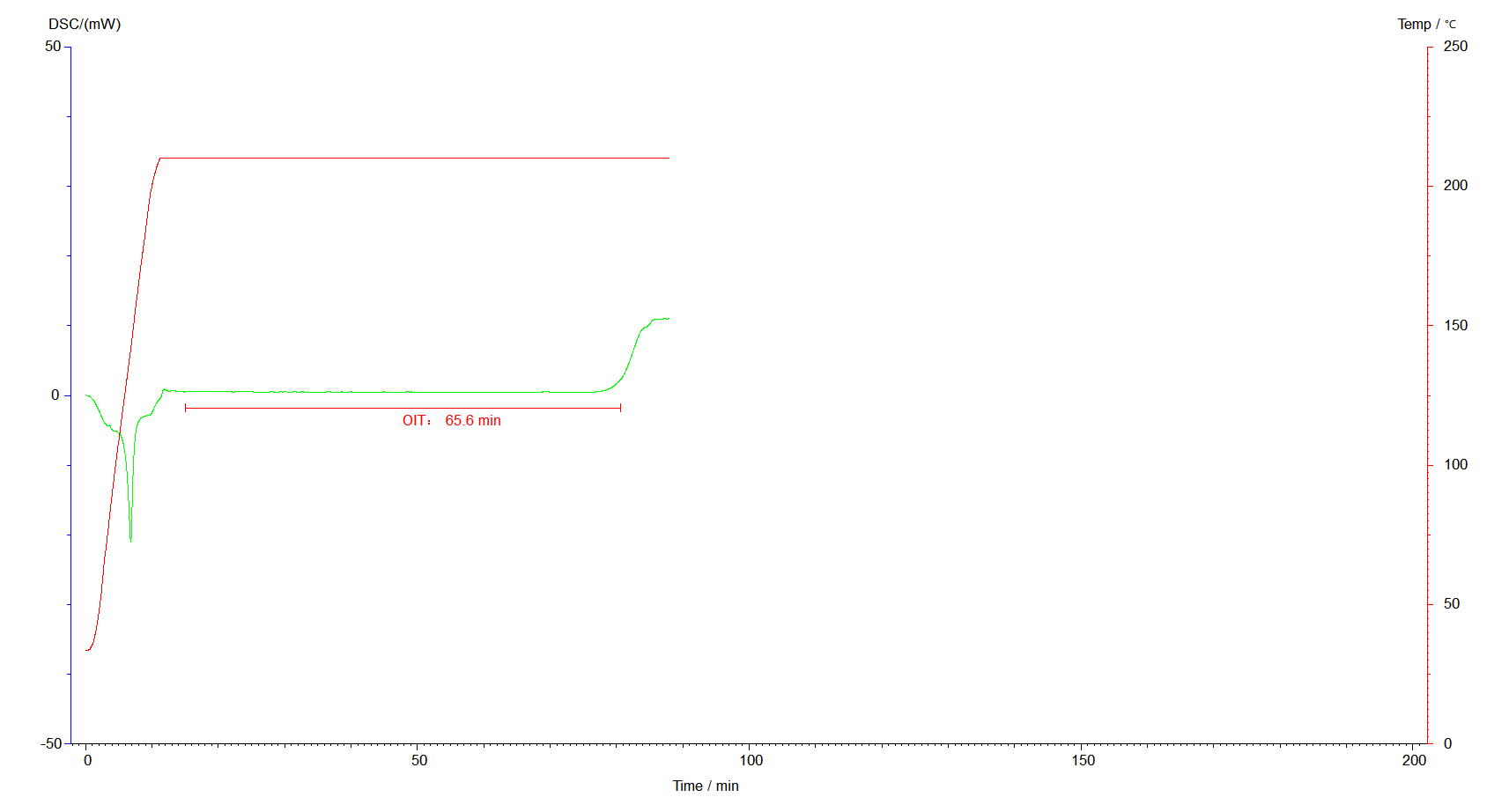

7.示例曲線：

注:①等溫OIT點的標定是以通氧前的一段平穩(wěn)的曲線與試樣氧化后的一段平穩(wěn)的曲線的交點（切線分析法）

②試樣溫度越高，氧化誘導時間越短；升溫速率越快氧化誘導期溫度也越高。氧化誘導時間和氧化誘導溫度還和試樣承受氧化的表面積有關。

從以上曲線得知，樣品在通氧后的65.6min的時候DSC曲線向上延伸，表現為放熱，即樣品發(fā)生了氧化反應，即樣品的氧化誘導期是65.6min。
