聚乙烯和聚丙烯作為聚烯烴家族核心的熱塑性通用塑料，因化學(xué)結(jié)構(gòu)、支化度與結(jié)晶行為的差異，呈現(xiàn)出不同的耐熱性和硬度，也因此擁有不同的工業(yè)應(yīng)用場景。為精準(zhǔn)分析二者及共混料的熱性能，我們采用南京匯誠儀器的 TGA-601S 熱重分析儀開展專項測試，為材料的工業(yè)應(yīng)用提供科學(xué)的熱性能數(shù)據(jù)支撐。

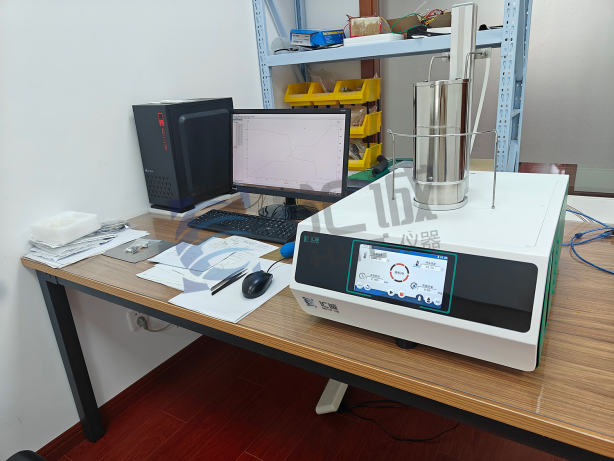

本次實驗選取純 PP、純 PE 及 PP/PE 為 7:3、5:5、3:7 的共混粒料為樣品，經(jīng)粉碎過篩至粒徑 100–200μm 后，稱取 10.0±0.2mg 均勻平鋪于氧化鋁坩堝。實驗在 50mL/min 氮氣氛圍下進行，以 10℃/min 的升溫速率將樣品從室溫升溫至 600℃，全程由 TGA-601S 熱重分析儀完成數(shù)據(jù)采集與分析，儀器的精準(zhǔn)控溫與穩(wěn)定稱重性能為實驗提供了可靠保障。

實驗所得 TG 曲線顯示，所有樣品在 350℃前質(zhì)量保持穩(wěn)定，350–500℃為主要分解階段，且隨 PE 比例升高，分解曲線整體向低溫偏移，600℃時均達到穩(wěn)定殘重平臺。DTG 曲線均呈現(xiàn)單一對稱分解峰，無裂分與重疊現(xiàn)象，純 PP 峰位溫度最高，隨 PE 含量增加峰位逐步左移，與文獻典型圖譜高度契合。同組 3 次平行測試曲線重合度高，RSD≤1.2%，充分驗證了實驗的重復(fù)性與 TGA-601S 的測試精度。

本次實驗通過匯誠儀器TGA-601S熱重分析儀明確，PP 與 PE 及共混料的熱穩(wěn)定性為純 PP＞PP/PE 共混料＞純 PE，PP含量與熱穩(wěn)定性呈正相關(guān)，且二者熱分解無明顯相互作用。匯誠儀器 TGA-601S 以精準(zhǔn)的測試表現(xiàn)，為聚烯烴材料熱性能研究提供了高效可靠的分析手段，助力材料研發(fā)與工業(yè)應(yīng)用的精準(zhǔn)推進。
