PET 是乳白色或淺黃色、高度結(jié)晶的聚合物，表面平滑有光澤。在較寬的溫度范圍內(nèi)具有優(yōu)良的物理機(jī)械性能，使用溫度可達(dá)120℃，電絕緣性優(yōu)良，甚至在高溫高頻下，其電性能仍較好，但耐電暈性較差，抗蠕變性，耐疲勞性，耐摩擦性、尺寸穩(wěn)定性都很好。缺點(diǎn)是結(jié)晶速率慢，成型加工困難，模塑溫度高，生產(chǎn)周期長(zhǎng)，沖擊性能差。一般通過增強(qiáng)、填充、共混等方法改進(jìn)其加工性和物性，以玻璃纖維增強(qiáng)效果明顯，提高樹脂剛性、耐熱性、耐藥品性、電氣性能和耐候性。

本次測(cè)試以PET材料為樣品，在室溫 30℃的環(huán)境下，采用匯誠(chéng)儀器 DSC-600S，按照 RT-300℃、10℃/min 的升溫程序，通入 50ml/min 的氮?dú)膺M(jìn)行測(cè)試。

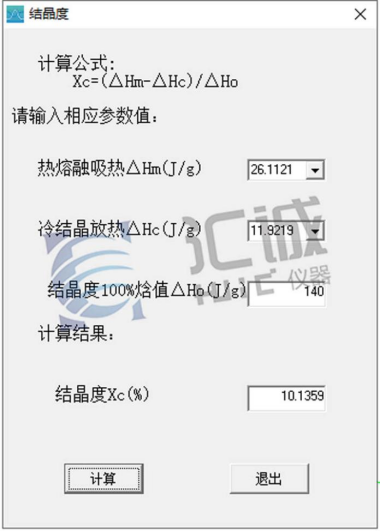

通過圖譜可以清晰的看出樣品的升溫曲線以及冷結(jié)晶放出和熱熔熔吸收的熱量，通過軟件的結(jié)晶度分析功能計(jì)算出樣品的結(jié)晶度為10.1395%。

PET材料的完全結(jié)晶度100%焓值為140J/g。

匯誠(chéng)儀器DSC-600S采用高靈敏度的熱流傳感器，通過DSC-600S可以精確的測(cè)量PET材料的結(jié)晶度大小，從而客戶可得知樣品的穩(wěn)定性，有助于客戶對(duì)樣品采取更好的加工工藝和應(yīng)用。
